基础平板Products 首页>>产品中心>>铸铁平板平台系列 »

      基础平板

      时间:2012-07-03 07:13:26 作者:admin 点击: 58次

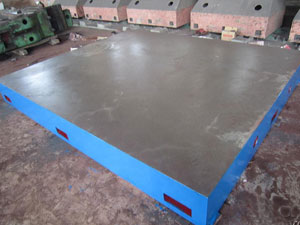

    基础平板

    基础平板、基础平台用途:适用于各种检验工作,精度测量用的基准平面,用于机床机械检验测量基准,检查零件的尺寸精度或行为偏差,并作精密划线,在机械制造中也是不可缺少的基本工具。
    铸铁平台材料及处理:基础平板材料为高强度铸铁HT200-300,工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使该产品的精度稳定,耐磨性能好。
    基础平板精度:基础平板按国家标准计量检定规程执行,分别为0、1、2、3、精刨五个等级。
    基础平板规格:100*100—4000*8000,(特殊规格根据需方图纸制作。)
    基础平板工作面精度一般为一级
    基础平板整体的最大面积可达6米长、3米宽
    基础平板整根的最大长度可达8米长、0.37米宽
    基础平板和导轨都经过严格的时效处理
    基础平板特殊用户可专门定制
    基础平板重量,基础平板型号,基础平板规格。
    基础平板主要技术参数和精度参数:
    1、基础平板平板工作面上不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。
    2、基础平板平板工作面上不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各铸造表面应彻底清除型砂,且表面平整、涂漆牢固,各税边应修钝。
    3、在基础平板平板的相对两侧面上,应有安装手柄或吊装位置的设置、螺纹孔或圆柱孔。设置吊装位置时应考虑尽量减少因吊装而引起的变形。
    4、基础平板平板应经稳定性处理和去磁。
    5、基础平板平板工作面的硬度应为HB170—220或187—255之间。
    6、主要检定项目
    A、基础平板材质及表面硬度。B、形状位置公差,含名义尺寸,垂直度公差。C、外观。D、平面度。E、接触斑点。F、平面波动量。G、工作面允许挠度值。H、表面粗糙度。
    7、精度参数。
    3级平板未规定接触斑点要求。1级铸铁平板要求接触斑点数在任意25×25mm平面内不少于20点。2级铸铁平板要求接触斑点数在任意25×25mm平面内不少于12点
